一、什么是PCB拼板？為什么要做拼板？

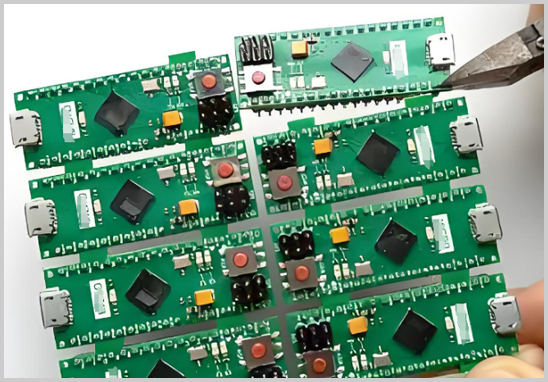

PCB拼板（Panel/Array），是指將多個相同或不同的單板電路板按照一定規則拼合成一塊大板進行生產的工藝方式。
拼板設計的核心意義在于：
- 提升貼片效率： SMT貼片機每次動作固定，單板太小會導致設備利用率低，拼板后可大幅提升產能；
- 降低生產成本： 減少PCB浪費，攤薄制程費用；
- 提高焊接良率： 拼板后板材整體剛性增強，減少過爐變形，降低虛焊風險。
二、PCB拼板常見方式
| 拼板方式 | 適用場景 | 分割方式 |
| V-CUT（V槽） | 外形為直線的方形板 | 機器劃割 |
| 郵票孔（Tab-Route） | 異形板、帶缺口板 | 手掰或銑刀 |
| 混合拼板（V-CUT+郵票孔） | 復雜外形板 | 組合分割 |
選型建議： 外形規則優先選V-CUT，成本低、效率高；異形板或有SMD靠近板邊的設計應選郵票孔，避免V-CUT應力損傷元件。
三、PCB拼板設計核心規范
1. 拼板尺寸規范
- SMT生產線通常要求拼板外形尺寸控制在 50mm×50mm～460mm×410mm 之間（不同廠商稍有差異）；
- 單個子板面積過?。ㄈ缧∮?0mm²）時，必須拼板才能上線生產；
- 拼板后整體尺寸建議控制在250mm×300mm以內，以適配主流貼片設備導軌。
2. 工藝邊（夾持邊）設置
工藝邊是SMT設備傳送夾持所需的區域，是拼板設計中不可忽略的要素：
- 在PCB傳送方向（通常為長邊方向）兩側各留 ≥3mm 工藝邊；
- 工藝邊內不允許放置任何元器件及焊盤；
- 若原始設計無工藝邊，需在拼板時通過增加邊框方式補足。
3. 定位孔（工具孔）規范
- 每塊拼板至少設置 4個定位孔，推薦直徑 Φ2.0mm 或 Φ3.0mm，非金屬化孔（NPTH）；
- 定位孔圓心距板邊 ≥5mm，孔周圍 1mm范圍內不得有銅箔或走線；
- 孔位公差要求 ±0.05mm 以內，保證多次上線精度一致。
4. Mark點（光學定位點）規范
Mark點是SMT設備光學識別定位的基準，直接影響貼片精度：
- 拼板整體至少設置 3個Mark點（推薦對角線布局，不能三點共線）；
- 對于0402以下精密元件或BGA封裝，還需在該器件附近設置局部Mark點；
- Mark點標準尺寸：焊盤直徑 Φ1.0mm，周圍 Φ2.0mm 范圍內凈空無銅皮；
- 表面處理推薦裸銅或化學鎳金（ENIG），不可有阻焊覆蓋。
5. V-CUT規范
- V-CUT剩余厚度（切槽后板材殘厚）一般控制在 板厚的1/3，常見為 0.4mm～0.5mm；
- V-CUT線兩側各 0.5mm 范圍內不得布置元件焊盤，防止分板時應力損傷；
- V-CUT只適用于直線分割，弧形或不規則輪廓需改用郵票孔；
- V-CUT角度通常為 30°或45°，具體依制板廠工藝規范確認。
6. 郵票孔規范
- 郵票孔直徑一般為 Φ0.8mm～Φ1.0mm，孔間距 0.8mm～1.2mm，每段連接橋設置 4～6個孔；
- 郵票孔連接橋?qū)挾韧扑] 2mm～3mm，保證過爐時不斷裂，分板時又易于操作；
- 連接橋兩端應以圓弧過渡，避免應力集中產生毛刺；
- 郵票孔周圍 1mm 范圍內不建議布置精密元件。
7. 拼板間距與布局規范
- 子板之間間距（V-CUT方式）：0mm（共用一條割線即可）；
- 子板之間間距（郵票孔方式）：建議 ≥2mm，為銑刀路徑預留空間；
- 異面拼板（正反面混合元件）應特別注意：避免正面高腳元件與反面大元件重疊干涉。
四、拼板設計常見問題與解決方案
問題1：分板后PCB板邊出現毛刺或裂紋
→ 原因多為V-CUT殘厚過薄或郵票孔間距過大，應適當增加殘厚或增加郵票孔數量。
問題2：SMT貼片精度偏移
→ 優先檢查Mark點是否符合規范，Mark點表面是否被阻焊覆蓋。
問題3：過爐后拼板變形翹曲
→ 檢查拼板整體尺寸是否超標，銅箔分布是否均勻，必要時在空曠區域增加鋪銅平衡應力。
問題4：BGA/精密器件焊接不良
→ 檢查BGA附近是否有獨立Mark點，鋼網開口是否與焊盤對應，焊膏厚度是否達標。
五、拼板設計與PCB打樣、PCBA量產的關系
拼板設計是連接PCB設計與PCBA制造的關鍵橋梁：
- 打樣階段： 合理拼板可有效降低打樣單價，減少等待周期；
- 量產階段： 規范的拼板方案直接決定產線效率和一次良率，是控制代工代料成本的重要手段；
- BOM與采購： 標準化拼板有助于元器件需求準確核算，降低超料和缺料風險。
建議在工程評審階段即完成拼板方案確認，與制造端提前對接工藝要求，避免因設計變更導致的重復打樣費用。
